Кронштейн HARTMAN КАТРАН-10 XXX

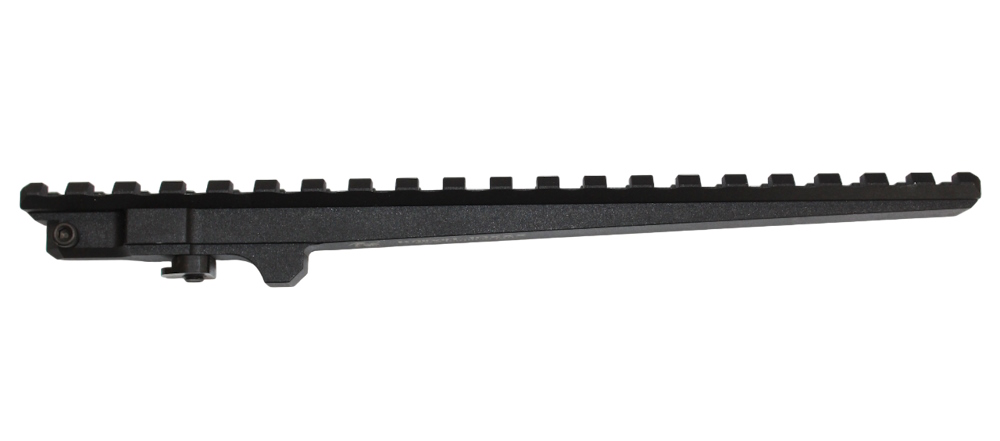

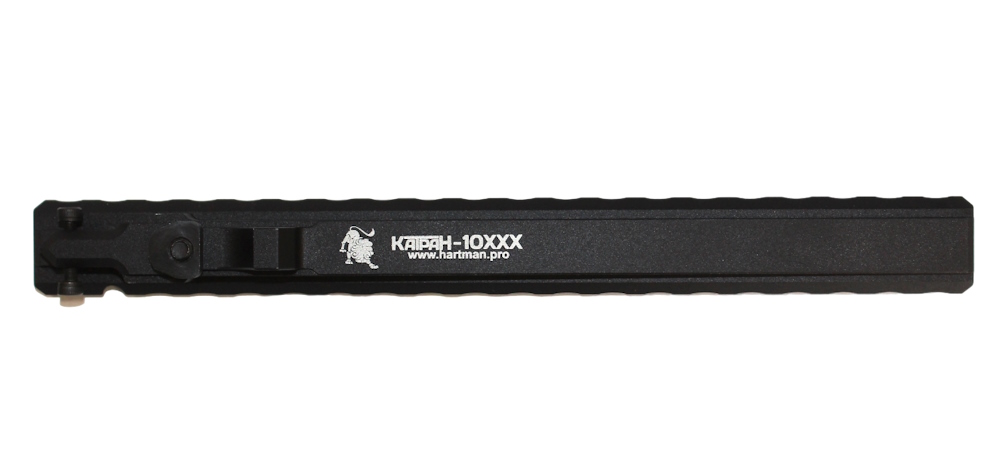

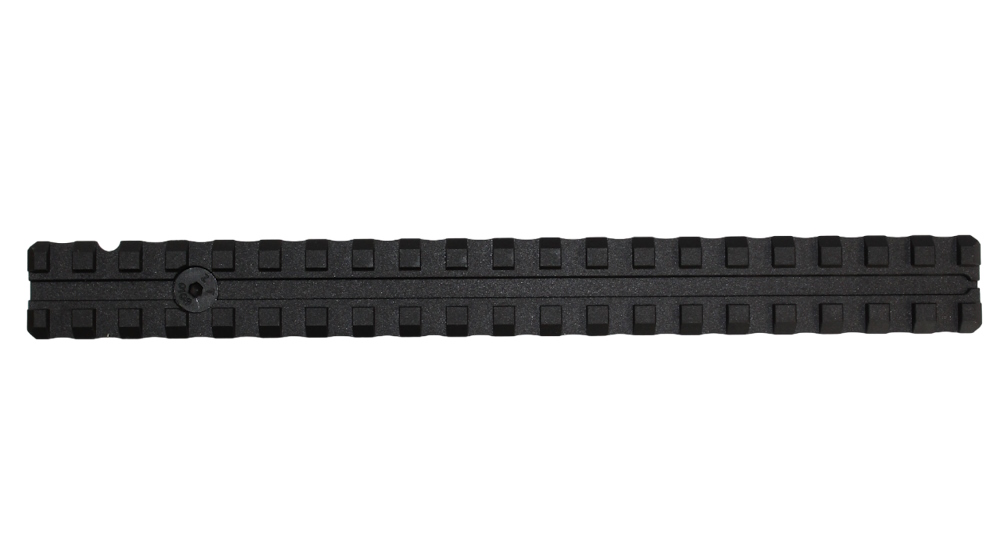

Кронштейн «Катран — 10XXX» — верхняя планка Вивера, разработанная для установки коллиматорных или оптических прицелов. Конструкция проста в монтаже и обращении, надежна и продумана. Имеет нерегулируемый целик — кронштейн сделан таким образом, что можно пользоваться открытыми прицельными приспособлениями.

Кронштейн «Катран — 10XXX» ставится на оружие без дополнительной сверловки, для фиксации понадобится только шестигранный ключ.

Плюсы:
Дополнительное боковое крепление — возможность установки «тяжелой» оптики.
Длина кронштейна 205 мм — позволяет устанавливать оптические, тепловизионные и ночные прицелы, а также коллиматорный прицел с магнифером.
Высота 17 мм — жесткость планки, то есть при установки прицела на крайние слоты планка не «играет».
Гайка устанавливается вместо пружины целика, в верхней части колодки — при установки на карабины «старых» годов выпуска никаких доработок производить не нужно, при интенсивной стрельбе гайка не открутится и не заблокирует затворную раму.

Характеристики:
Покрытие — анодирование.
Материал — В95 алюминиевый авиационный сплав.
Вес — 70 г.
Размер (ДхШхВ) — 205х21х21 мм.

Совместимость: СВД; Тигр; TG-3

Комплектация:
Кронштейн «Катран — 10XXX».
Гайка.
Боковой винт.
Болт.
Шестигранник (для установки).
Дополнительный болт.

Установка:
1. Произведите не полную разборку оружия.
2. Снимите штатный целик.
3. Демонтируйте листовую пружину целика.
4. Установите гайку полукруглой стороной в прорезь, откуда демонтировали листовую пружину целика.
5. Установите планку, соблюдая соосность отверстий для болта.
6. Закрутите фиксирующий болт, при необходимости исключения раскручивания используйте фиксатор резьбы.
7. Закручиваем боковой винт, фиксируя кронштейн в колодке прицела.
8. Соберите оружие, проверьте работу затвора в холостую.

Производство: Hartman (Россия).
